Описание

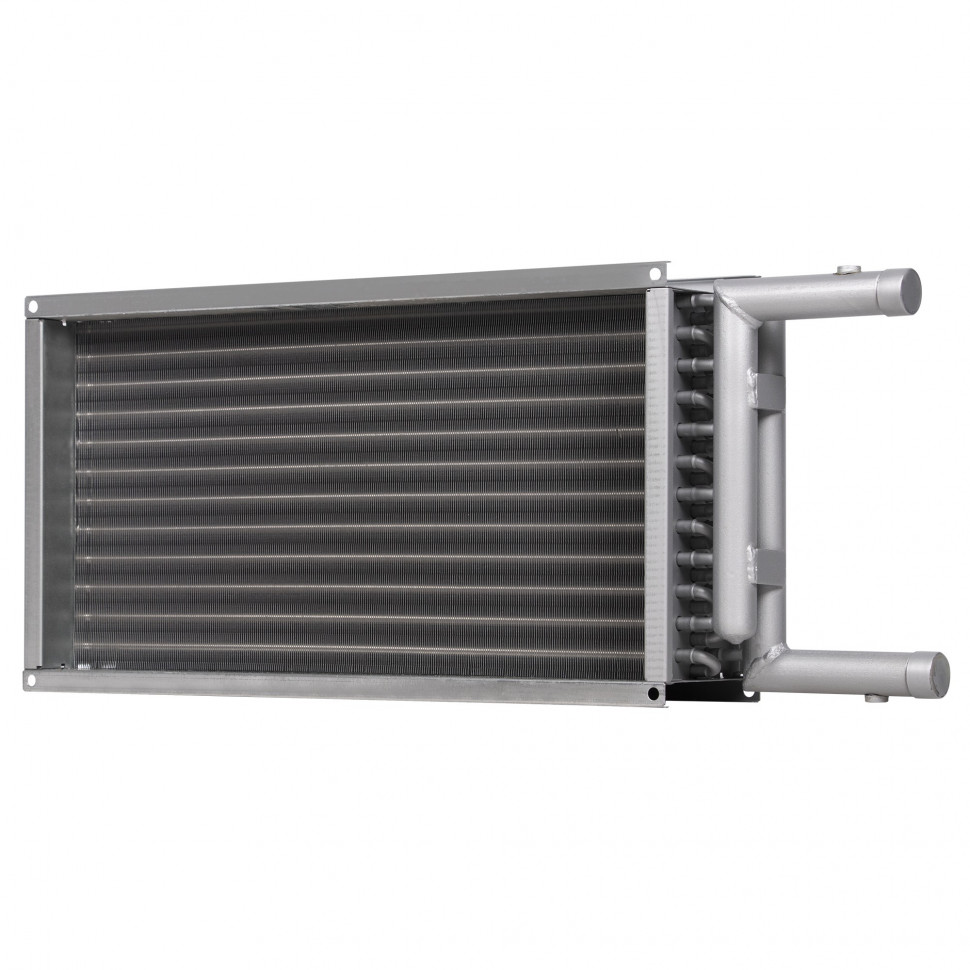

Водяной нагреватель WHR предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.

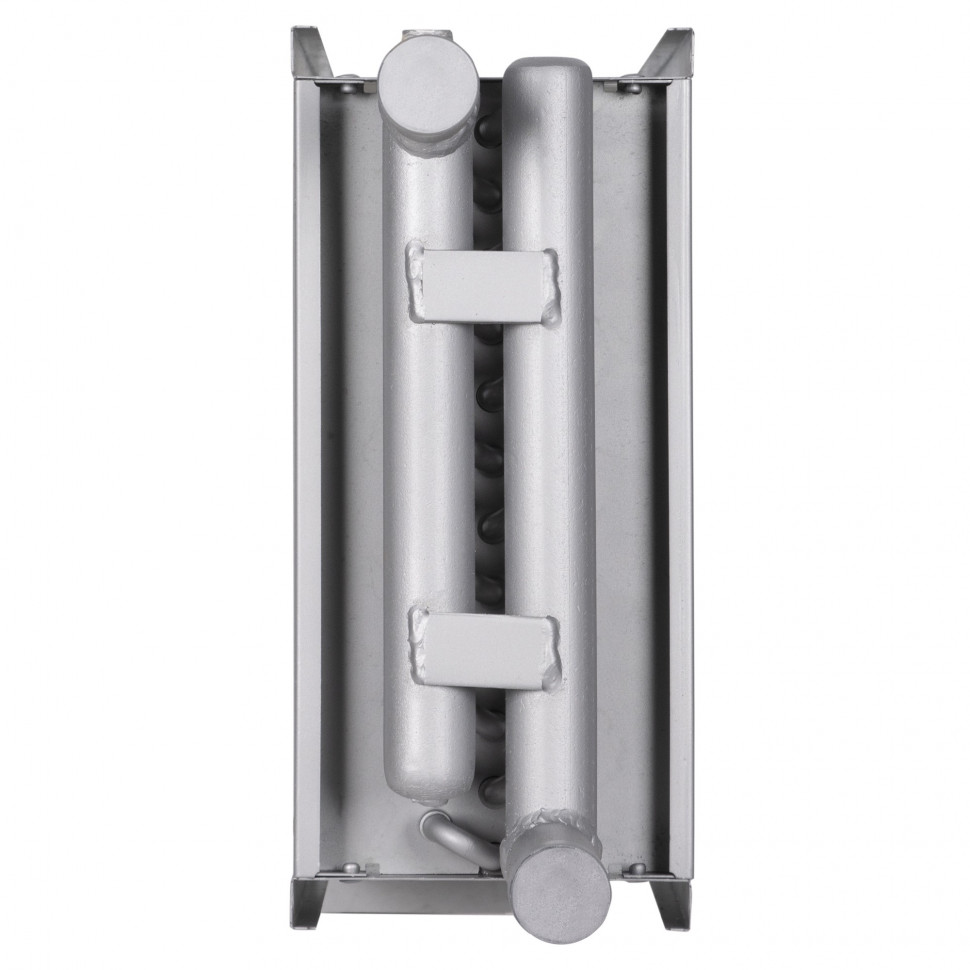

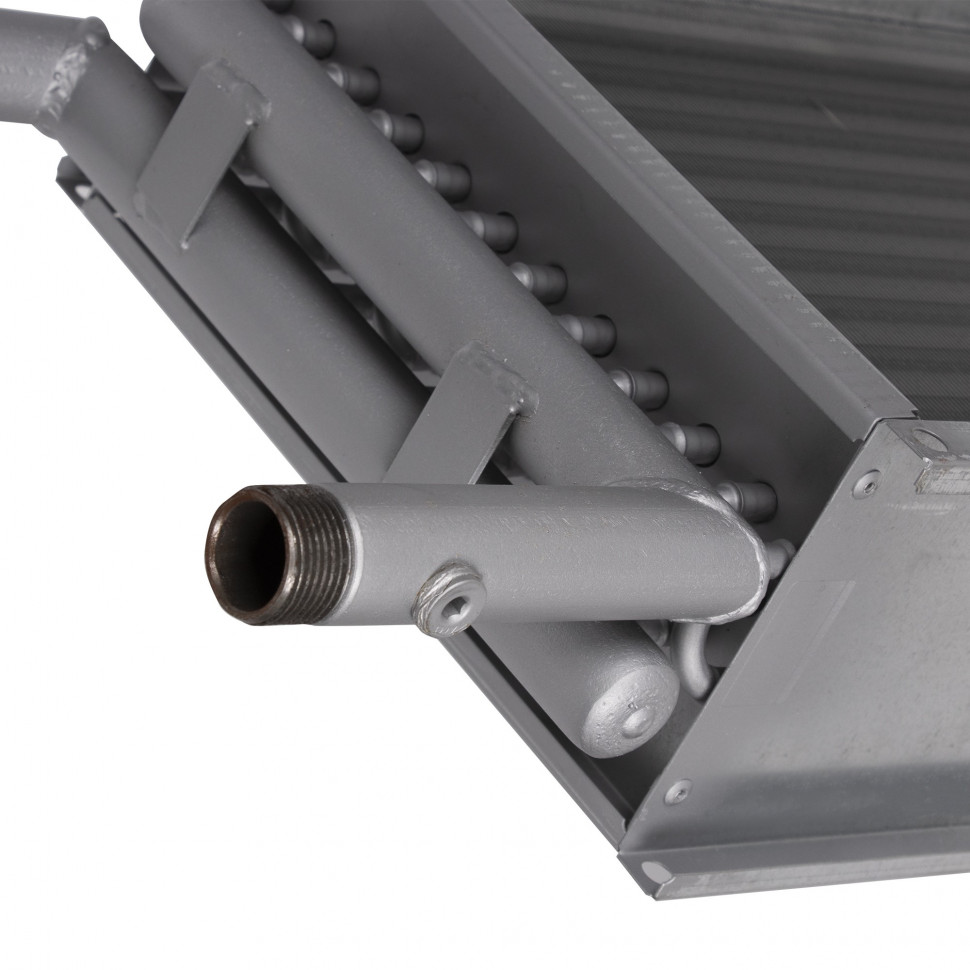

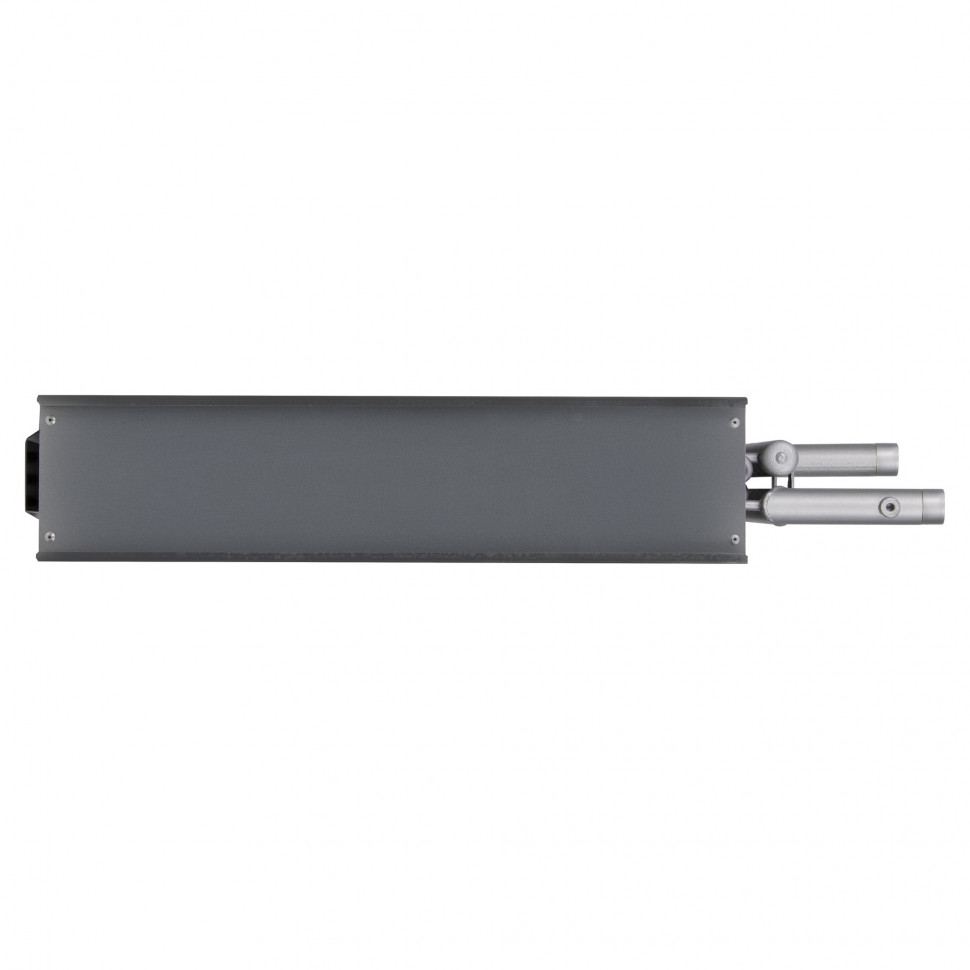

Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя.
Максимальная рабочая температура 150°C, максимальное давление 16 бар.
Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
| SHUFT |
| Да |
| Полупромышленное оборудование |
| Да |
| 8.88 |
| 15 |
| 82 |
| 39 |
Вес товара с упаковкой (брутто) | 9 |
| 83.7 |
| 39.7 |
| 1 (внешняя) |
| Да (при использовании терморегулятора) |
| Вертикальное/Горизонтальное |
Вход/выход теплообменника | 1 (внешняя) |
Макс. потребляемая мощность, Вт | 60.62 |
Макс. температура жидкости | 150 |
| Прямоугольный |
Посадочный размер вентиляционного канала | 600350 |
| 1450 |
| 58.9 |
Макс. потребляемая мощность, кВт | 60.62 |
| 3550 |
| 2,52 |
Шаг оребрения теплообменника | 2.1 |
