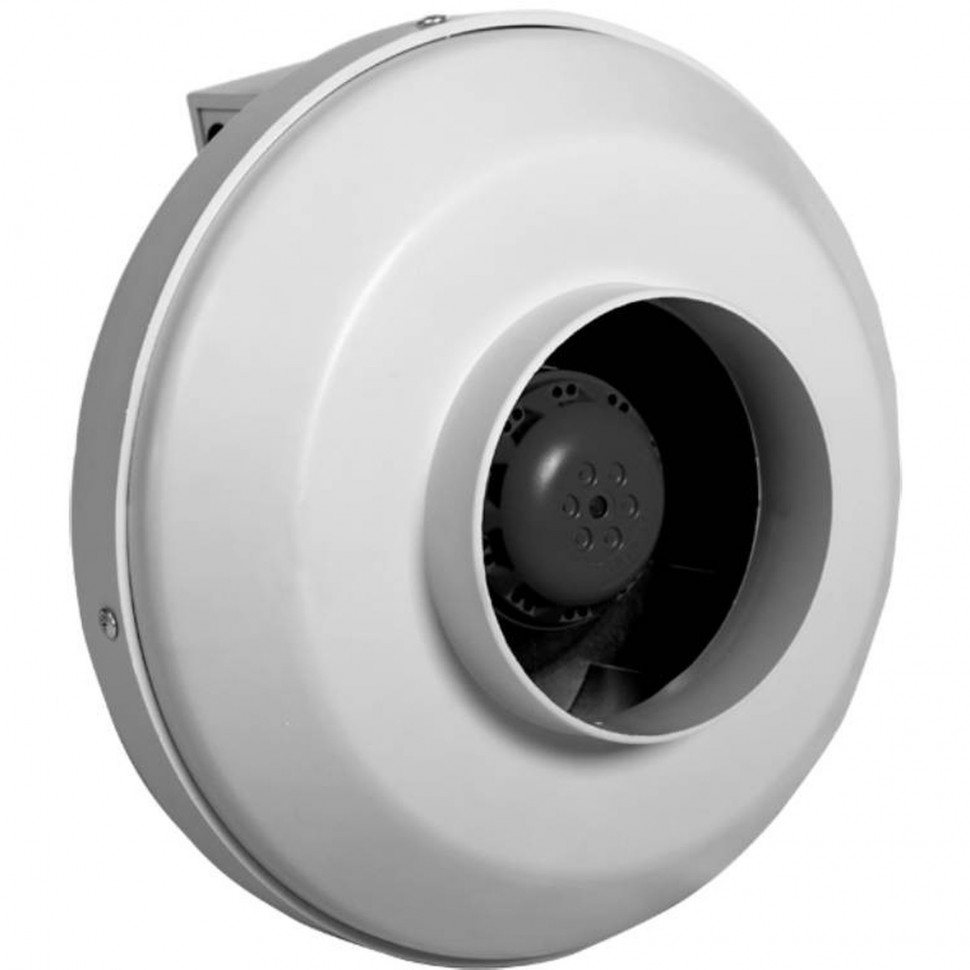

Разъемный корпус вентиляторов серии CFk VIM изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами SHUFT с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском.
Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
Применяются для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции помещений бытового, общественного, административного и промышленного назначения.
Преимущества:
- EXTRA COOLING — технологическое решение с применением компактного блока мотор-колеса в центре воздушной струи, благодаря чему обеспечивается оптимальное охлаждение двигателя и длительный ресурс службы.
- Класс защиты двигателя — IP 44.
- Корпус из композита устойчив к коррозии, обеспечивает снижение веса изделия до 10%.
- Теплостойкий соединительный кабель не содержащий галогенов с дополнительной SIR изоляцией.
Монтаж:
Вентиляторы поставляются готовые подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Подключение электропитания:
На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентиляторов выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Уход:
Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.
Сертификат:
Декларация о соответствии ТР ТС.
Схема электрических соединений
Размеры
| Модель |
L |
D |
d |
| CFk 160 VIM |
229 |
340 |
159 |
| SHUFT |
| Да |
| Полупромышленное оборудование |
Максимальный уровень шума на выходе | 69 |
Класс пылевлагозащищенности | IPX4 |
| Да |
Вид установки (крепления) | Монтаж присоединительный |
Напряжение электропитания, В | 230 |
| Нет |
Набор крепежных элементов в комплекте | Нет |
| 4 |
| 26 |
| 38 |
| 38 |
Вес товара с упаковкой (брутто) | 4.5 |
| 38 |
| 38 |
| Гарантийный талон |
| Эконом |
Эффективен для помещ. площадью до | 305 |
| Под любым углом |
Регулировка скорости вращения вентилятора | Да |
Функция реверса направления потока | Нет |
Макс. потребляемая мощность, Вт | 85 |
| Круглый |
Посадочный размер вентиляционного канала | 160 |
| 2580 |
| 610 |
Встроенный клапан обратной тяги | Нет |
| 70 |
