Описание

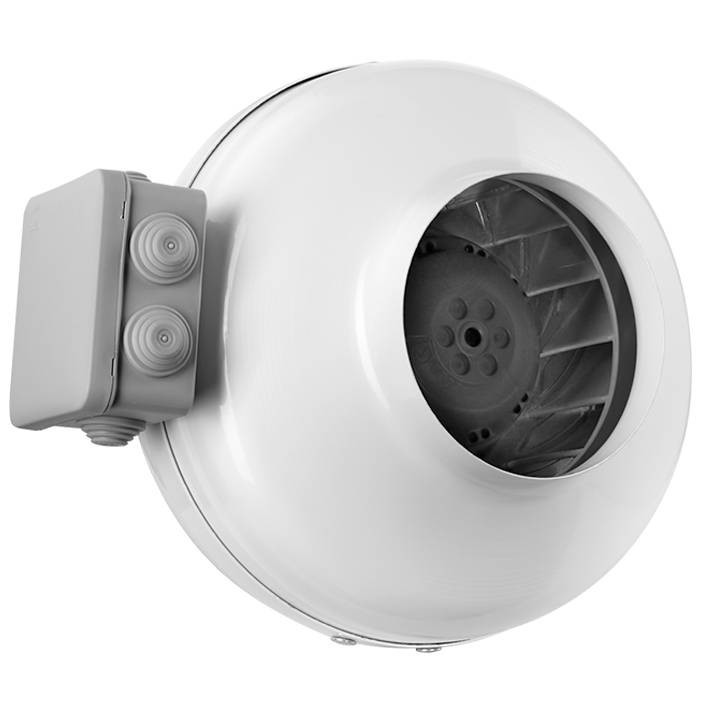

Высокопрочный корпус вентиляторов серии CFs изготовлен из холоднокатаной стали с защитным покрытием. Вентиляторы оборудованы мотор-колесами ZIEHL-ABEGG с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском.
Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
Применяются для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции помещений бытового, общественного, административного и промышленного назначения.
Преимущества
- Высокопроизводительное мотор-колесо Ziehl-Abegg (Германия) с профилированными загнутыми назад лопатками и максимальным напором до 800 Пa.
- Высокопрочный корпус из холоднокатаной стали с защитным покрытием
- Стабильная работа двигателя при отрицательных температурах
- Повышенная нагревостойкость - работа при t° окружающей среды до + 75°C
- Встроенная защита от перегрева с автоматическим перезапуском предотвращает повреждение двигателя и увеличивает срок эксплуатации вентилятора
- Установка в любом положении.
- Стандартный типоразмерный ряд обеспечивает совместимость с другими элементами.
Монтаж
Вентиляторы поставляются готовые к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Подключение электропитания
На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентиляторов выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Уход
Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.
Сертификат
Декларация о соответствии ТР ТС.
Схема подключения
Размеры
| Модель |
D |
L |
H |
D1 |
| CFs 100S |
97 |
205 |
45 |
245 |
| SHUFT |
| Да |
| Полупромышленное оборудование |
Максимальный уровень шума на выходе | 56 |
Класс пылевлагозащищенности | IPX4 |
| Да |
Вид установки (крепления) | Монтаж присоединительный |
Напряжение электропитания, В | 230 |
| Нет |
Набор крепежных элементов в комплекте | Нет |
| 3 |
| 25 |
| 29 |
| 29 |
Вес товара с упаковкой (брутто) | 3.5 |
| 30 |
| 30 |
| Гарантийный талон |
| Стандарт |
| Под любым углом |
Регулировка скорости вращения вентилятора | Да |
Функция реверса направления потока | Нет |
Макс. потребляемая мощность, Вт | 65 |
| Круглый |
Посадочный размер вентиляционного канала | 100 |
| 2400 |
| 350 |
Встроенный клапан обратной тяги | Нет |
| 70 |
