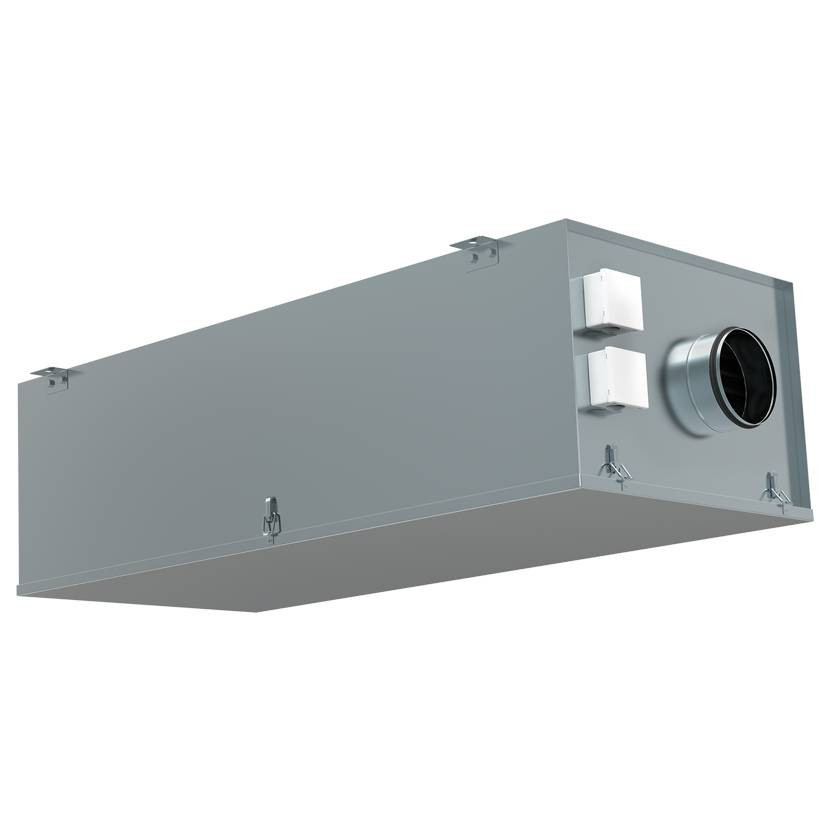

Вентиляционная установка CAU VIM предназначена для работы в помещениях небольших объемов: офисах, магазинах, квартирах и т.д. Установка изготавливается в компактном звуко-, теплоизолированном (толщина изоляции 50 мм) корпусе из оцинкованной стали. Установку можно монтировать непосредственно в обслуживаемом помещении за подвесным потолком.
Приточная установка оснащена фильтром класса EU5, электрическим нагревателем с ТЭНами из нержавеющей стали и вентилятором. Все вентиляторы оборудованы асинхронным двигателем с внешним ротором и уплотненными, не требующими обслуживания подшипниками, что увеличивает срок их службы. Защита двигателя вентилятора осуществляется встроенными термоконтактами. Трехфазные электрические нагреватели оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 60°С и перезапускается автоматически, вторая ступень настроена на 120°С с ручным перезапуском.
Воздушные клапана DCA, DR, обратные клапаны RSK, быстроразъемные хомуты FCC, однофазные плавные регуляторы скорости MTY, пятиступенчатые трансформаторы FSRE, FSRD, шумоглушители SRr, SCr.
По желанию любая установка может быть укомплектована либо комплексной системой, либо отдельными элементами автоматики.
В комплексную систему входит щит автоматики со всеми необходимыми для работы
датчиками.
Отдельные элементы автоматики: регулятор температуры, канальный датчик температуры, задатчик, регулятор скорости вентилятора, пульт дистанционного управления.
Также на все модели можно поставить дифференциальный датчик давления для индикации загрязненности фильтра.
Модули управления АБК-Э-ПП, АБК-Э-ПН, АБК-Э-ПР.
Приточная установка CAU VIM поставляется готовая к подключению. Установка может монтироваться как горизонтально, так и вертикально, в соответствии с направлением потока воздуха.
Необходимо предусматривать доступ для обслуживания вентилятора.
Не допускается:
Единственное требование - очистка. Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые шесть месяцев.
Перед очисткой необходимо убедиться, что:
При очистке установки следует помнить, что:
Подшипники в случае повреждения подлежат замене.
Бренд | SHUFT |
Эксклюзив | Да |
Область применения | Полупромышленное оборудование |
Вид управления | Дистанционное проводное |
Индикация включения | Да |
Защита от перегрева | Да |
Напряжение электропитания, В | 380 |
Вес товара (нетто) | 103 |
Высота товара | 71 |
Глубина товара | 166 |
Ширина товара | 103 |
Вес товара с упаковкой (брутто) | 103.5 |
Глубина упаковки товара | 166 |
Ширина упаковки товара | 103 |
Применение и соответствие | Вентиляционное оборудование |
Система самодиагностики неисправности | Да |
Пульт управления в комплекте | Нет |
Вариант размещения | Под любым углом |
Регулировка скорости вращения вентилятора | Ступенчатая |
Назначение | Приточная вентиляция |
Макс. потребляемая мощность, Вт | 47.5 |
Мощность нагревателя | 45 |
Макс. расход воздуха | 4550 |
Фильтры очистки воздуха | Фильтр предварительной очистки класса EU5 |
