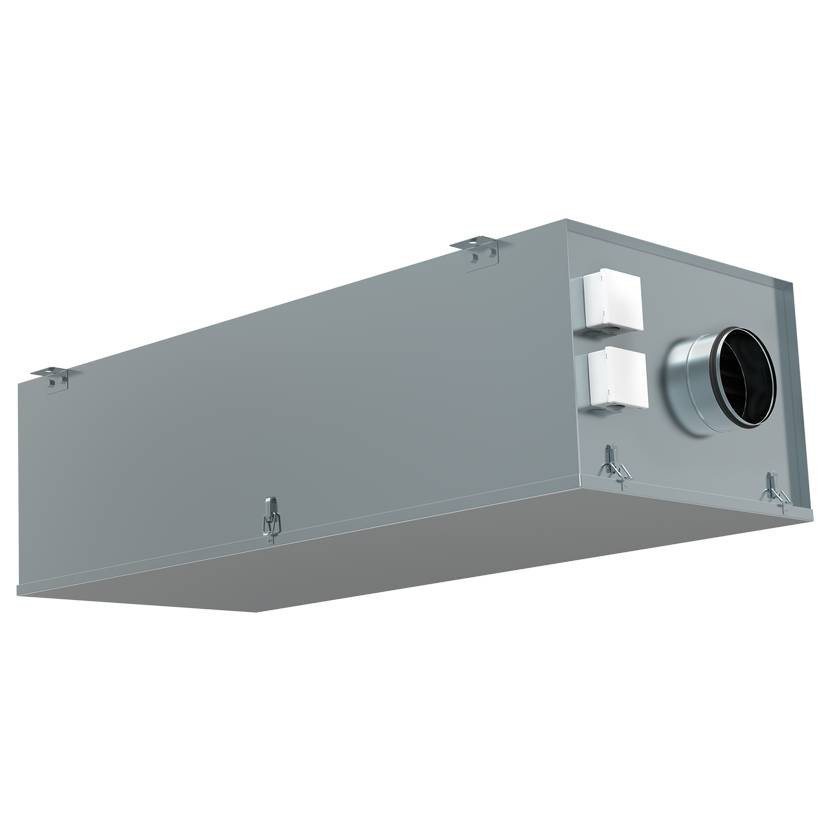

Установка приточная компактная моноблочная Shuft CAU 4000/1-30,0/3 VIM

Описание

Вентиляционная установка CAU VIM предназначена для работы в помещениях небольших объемов: офисах, магазинах, квартирах и т.д. Установка изготавливается в компактном звуко-, теплоизолированном (толщина изоляции 50 мм) корпусе из оцинкованной стали. Установку можно монтировать непосредственно в обслуживаемом помещении за подвесным потолком.

Конструкция

Приточная установка оснащена фильтром класса EU5, электрическим нагревателем с ТЭНами из нержавеющей стали и вентилятором. Все вентиляторы оборудованы асинхронным двигателем с внешним ротором и уплотненными, не требующими обслуживания подшипниками, что увеличивает срок их службы. Защита двигателя вентилятора осуществляется встроенными термоконтактами. Трехфазные электрические нагреватели оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 60°С и перезапускается автоматически, вторая ступень настроена на 120°С с ручным перезапуском.

Дополнительно можно приобрести

Воздушные клапана DCA, DR, обратные клапаны RSK, быстроразъемные хомуты FCC, однофазные плавные регуляторы скорости MTY, пятиступенчатые трансформаторы FSRE, FSRD, шумоглушители SRr, SCr.
По желанию любая установка может быть укомплектована либо комплексной системой, либо отдельными элементами автоматики.
В комплексную систему входит щит автоматики со всеми необходимыми для работы датчиками.
Отдельные элементы автоматики: регулятор температуры, канальный датчик температуры, задатчик, регулятор скорости вентилятора, пульт дистанционного управления.
Также на все модели можно поставить дифференциальный датчик давления для индикации загрязненности фильтра.
Модули управления АБК-Э-ПП, АБК-Э-ПН, АБК-Э-ПР.

Отличительные особенности

• Минимальная высота, требуемая для установки;
• Прочный корпус из оцинкованной стали;
• Звуко-, теплоизоляция 50 мм из базальтовой минеральной ваты;
• Высокоэффективный вентилятор;
• Электронагреватель с ТЭНами из нержавеющей стали;
• Установки оборудованы фильтром EU5;
• 2 уровня защиты электронагревателя от перегрева;
• Предназначена для монтажа к круглым воздуховодам;
• Степень защиты IP 54;

Монтаж

Приточная установка CAU VIM поставляется готовая к подключению. Установка может монтироваться как горизонтально, так и вертикально, в соответствии с направлением потока воздуха.
Необходимо предусматривать доступ для обслуживания вентилятора.
Не допускается:

• использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
• монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.

Уход

Единственное требование - очистка. Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые шесть месяцев.

Перед очисткой необходимо убедиться, что:

• Прекращена подача напряжения;
• Выключатель заблокирован;
• Крыльчатка вентилятора полностью остановилась;
• Нагреватель, двигатель и крыльчатка вентилятора полностью остыли.

При очистке установки следует помнить, что:

• Фильтр подлежит замене один раз в полгода;
• Для чистки крыльчатки ее требуется снять (вместе с электродвигателем);
• Чистить необходимо осторожно, чтоб не нарушить балансировку крыльчатки;
• Нельзя применять агрессивные химические вещества или очистители;
• Нельзя применять острые предметы и устройства, работающие под высоким давлением;
• Нельзя погружать двигатель в воду или другую жидкость.

Подшипники в случае повреждения подлежат замене.

Гарантия – 36 месяцев.
