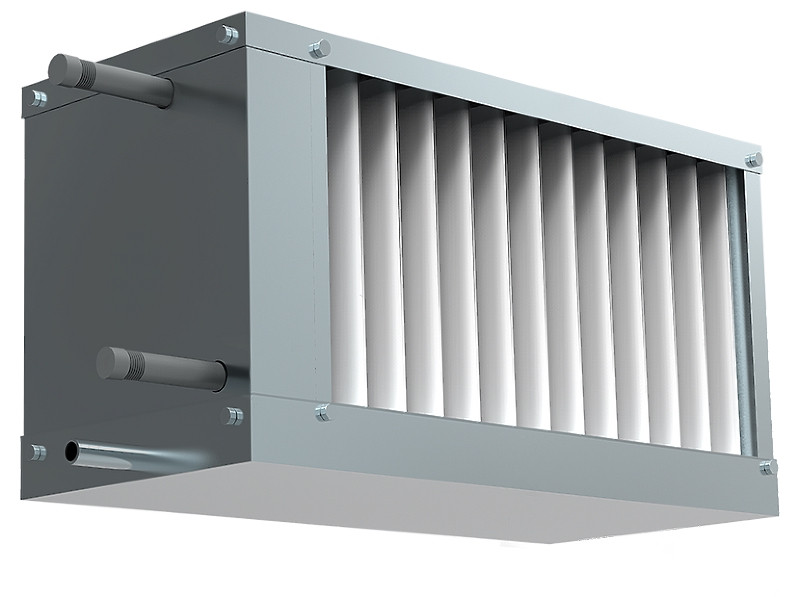

Водяные воздухоохладители SHUFT серии WHR-W предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования. Охладители устанавливаются непосредственно в канал. В качестве хладагентов в охладителях используется вода. Корпус охладителей выполнен из оцинкованного стального листа.
Трехрядный теплообменник изготавливается из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей. Максимальное рабочее давление — 16 бар.
Все воздухоохладители испытаны на герметичность при давлении 24 бар. Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом. Подвод хладагента в стандартном исполнении — слева по ходу движения воздуха.
| SHUFT |
| Да |
| Полупромышленное оборудование |
Напряжение электропитания, В | 220 - 380 |
| 37.2 |
| 59 |
| 117 |
| 31.6 |
Вес товара с упаковкой (брутто) | 37.5 |
| 126.5 |
| 35 |
| Горизонтальное |
| 21.3 |
Вход/выход теплообменника | 1 (внешняя) |
| Прямоугольный |
| Да |
| Да |
| 4365 |
| 3,7 |
Шаг оребрения теплообменника | 2.1 |
Температура воздуха после теплообменника | 18.3 |
Гидравлическое сопротивление теплообменника | 31 |
Аэродинамическое сопротивление теплообменника | 60 |
Диаметр патрубка для отвода конденсата | 20 |
