Описание

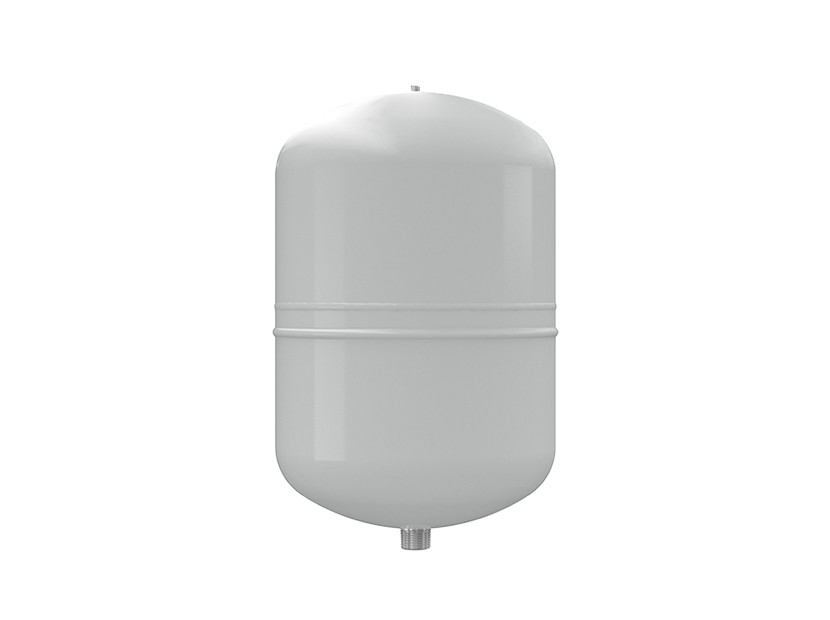

Reflex NG представляет собой напорный расширительный бак с незаменяемой мембраной, используемый в закрытых системах отопления и хладоснабжения для компенсации объема теплоносителя при изменении температуры жидкости (охлаждение или нагрев).
Мембранный бак изготовлен из высококачественных материалов, имеет полимерное покрытие и насыщенный красный цвет.
Конструкция
Расширительный бак (цилиндрическая емкость) разделен мембраной на две части — камеры. Одна часть (воздушная камера) заполнена предварительно закачанным низкоинертным газом — азотом под давлением, другая часть (водяная камера) предназначена для воды.
Принцип действия
При нагреве избыточный объем воды поступает в бак, что приводит к сжатию находящегося по другую сторону мембраны газа. В результате как в самом баке, так и во всей системе незначительно повышается давление, не вызывая срабатывания предохранительного клапана.
При охлаждении вода из бака возвращается обратно в систему под давлением со стороны газа.
Отличительные особенности
- отопление + холодоснабжение
- незаменяемая мембрана
- полимерное покрытие
- резьбовое подсоединение
- современный дизайн
Преимущества
Герметичность и подвижность мембраны поддерживает одинаковое давление в водяной и газовой камерах, что предохраняет систему от разгерметизации.
Монтаж
Расширительный бак подсоединяется к системе отопления через запорную арматуру, защищенную от случайного отключения бака от системы.
Возможна установка мембранного бака в многокотельной системе как для каждого котла в отдельности, так и для всей системы.
Уход за прибором
Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.
Применение
Мембранный расширительный бак Reflex NG широко используется в закрытых системах отопления для компенсации теплового расширения теплоносителя.
Гарантия качества
Качество мембранного бака Reflex подтверждено Сертификатом соответствия, выданным Органом по сертификации отопительного оборудования «Санрос» (добровольная сертификация).
Эксплутационные ограничения
максимально допустимое избыточное рабочее давление — 3 бар
максимально допустимая рабочая температура — 70°С
| Reflex |
| Нет |
| Отопление |
Вид установки (крепления) | Напольная / Настенная |
| 5.4 |
| 45 |
| 35 |
| 35 |
Вес товара с упаковкой (брутто) | 5.8 |
| 37 |
| 37 |
| Гарантийный талон |
Применение и соответствие | Система отопления |
| 10 |
| Вертикальное |
| 1 |
| 35 |
